Jak prąd stały zasila systemy fotowoltaiczne z magazynowaniem w polskich domach
Spis treści
- Co to jest Prąd stały
- Gdzie jest prąd stały w domowym systemie fotowoltaicznym?
- Wewnątrz systemu fotowoltaicznego ze sprzężeniem prądu stałego i magazynowaniem energii
- Dlaczego sprzężenie prądu stałego zwiększa wydajność?
- Typowe zastosowania Zasilanie DC w domu
- Przyszłość zasilania prądem stałym w polskich domach
- Najważniejsze wnioski: Prąd stały jest podstawą każdego systemu fotowoltaicznego
- FAQ
W ciągu ostatniej dekady nastąpił gwałtowny wzrost wykorzystania systemów fotowoltaicznych (PV) w Polsce. W efekcie, stał się jednym z najszybciej rozwijających się segmentów krajowego rynku energii odnawialnej. Wzrost ten jest napędzany niezawodnością i opłacalnością energii słonecznej, technologii, w której wykorzystywany jest prąd stały.
Zrozumienie prądu stałego
Większość ogniw fotowoltaicznych i baterii wytwarza prąd stały do zasilania urządzeń domowych.
Co to jest Prąd stały
Prąd stały to rodzaj elektryczności, w którym ładunek elektryczny płynie jedną, stałą, jednokierunkową ścieżką. Różni się on od prądu przemiennego (AC), w którym przepływ ładunku oscyluje tam i z powrotem w cyklach – szczególnie z częstotliwością 50 herców (Hz) w Polsce.
Często można rozpoznać rodzaj prądu pobieranego przez urządzenie po jego symbolu: „⎓” dla prądu stałego i „~” dla prądu przemiennego. Ten stały przepływ jest charakterystyczny dla źródeł zasilania, takich jak baterie, panele słoneczne i wiele nowoczesnych urządzeń elektronicznych, w tym telefonów, laptopów i sterowników LED, które wewnętrznie wykorzystują prąd stały. W prostym obwodzie oznacza to, że elektrony przemieszczają się konsekwentnie od bieguna ujemnego do dodatniego.
Prąd stały a zmienny
W domowym systemie fotowoltaicznym panele słoneczne generują prąd stały, który jest następnie przechowywany przez domowe przechowywanie baterii. Jednakże gniazdka domowe i sieć krajowa działają na prąd zmienny.
Poniższa tabela przedstawia najważniejsze różnice między prądem stałym i przemiennym.
Funkcja | DC | AC |
|---|---|---|
Kierunek przepływu | Stała (jednokierunkowa) | Naprzemiennie (przełącza się około 50 razy na sekundę) |
Typowe źródła | Panele fotowoltaiczne i baterie | Panele fotowoltaiczne i baterie Sieci i generatory elektryczne |
Aplikacje | Urządzenia elektroniczne zasilane bateryjnie, magazyny energii | Gniazdka i urządzenia domowe |
Konwersja | Wymaga falownika (DC → AC) | Wymaga prostownika (AC → DC) |
Gdzie jest prąd stały w domowym systemie fotowoltaicznym?
W tym artykule prześledzimy drogę prądu stałego od generacji do magazynowania i wyjaśnimy dwie główne konfiguracje systemu: sprzężenie prądu stałego i sprzężenie prądu przemiennego.
Prąd stały oznaczenie: Od paneli do magazynów
Prąd stały powstaje w panelach słonecznych systemu, a konkretnie, gdy padają na nie promienie słoneczne. Moduły fotowoltaiczne wytwarzają prąd stały, który jest następnie przesyłany za pośrednictwem łańcuchów lub magistral prądu stałego. Łańcuchy prądu stałego łączą moduły fotowoltaiczne szeregowo i generują prąd stały o napięciu od 600 do 1000 V.
Stamtąd energia elektryczna przepływa do kontrolera śledzenia punktu maksymalnej mocy (MPPT), który optymalizuje napięcie i prąd stały z paneli, aby zapewnić maksymalną moc wyjściową. Po zoptymalizowaniu energii elektrycznej wytworzonej przez energię słoneczną jest ona kierowana do akumulatorów. Akumulator magazynuje nadwyżkę energii w postaci prądu stałego do późniejszego wykorzystania.
Kiedy nadchodzi czas na wykorzystanie zgromadzonej w domu energii lub jej eksport do sieci, falownik zamienia zgromadzony prąd stały na prąd przemienny.
Sprzężenie prądu stałego a sprzężenie prądu przemiennego
W systemie sprzężonym prądem stałym (DC) panele fotowoltaiczne i akumulator korzystają z tej samej magistrali prądu stałego, co oznacza, że energia słoneczna przepływa bezpośrednio z paneli do akumulatora, zanim zostanie przekształcona w prąd przemienny (AC). Taka konfiguracja wymaga mniejszej liczby konwersji energii, co czyni ją wysoce wydajną i idealną dla nowych instalacji fotowoltaicznych, zwłaszcza tych wykorzystujących hybrydowy falownik typu „wszystko w jednym”.
Natomiast systemy sprzężone prądem przemiennym łączą falownik fotowoltaiczny i falownik akumulatorowy po stronie prądu przemiennego. Taka konfiguracja jest łatwiejsza do modernizacji w domach, w których już zainstalowano system fotowoltaiczny. Jednak system sprzężony prądem stałym oferuje o 2% do 5% lepszą wydajność w obie strony, co czyni go bardziej efektywnym rozwiązaniem pod kątem maksymalizacji magazynowanej energii.
Wewnątrz systemu fotowoltaicznego ze sprzężeniem prądu stałego i magazynowaniem energii
Przyjrzyjmy się bliżej, jak działa układ sprzężony prądem stałym w warunkach domowych, zaczynając od praktycznego przepływu energii w ciągu dnia, a kończąc na kluczowej roli falownika hybrydowego.
Przepływ energii w praktyce
System sprzężony prądem stałym (DC) w sposób inteligentny zarządza przepływem energii, priorytetowo traktując zużycie własne. W ciągu dnia energia elektryczna generowana przez panele fotowoltaiczne zasila w pierwszej kolejności urządzenia gospodarstwa domowego. Nadwyżka energii jest następnie wykorzystywana do ładowania akumulatora. Jeśli akumulator jest naładowany, a nadwyżka energii nadal występuje, można ją odprowadzić do sieci elektroenergetycznej.
Wieczorem lub w nocy, gdy panele nie generują już energii, system pobiera ją z akumulatora. Zmagazynowana energia prądu stałego przepływa do falownika, który przetwarza ją na prąd przemienny, aby zaspokoić zapotrzebowanie domu na energię.
W przypadku awarii sieci energetycznej falownik może przejść w tryb awaryjny, izolując dom od sieci energetycznej i wykorzystując akumulator bezpośrednio do zasilania obciążeń krytycznych.
Role falowników hybrydowych
Hybrydowy falownik jest mózgiem systemu sprzężonego prądem stałym i realizuje kilka istotnych funkcji.
Zintegrowany układ MPPT reguluje napięcie i prąd paneli fotowoltaicznych w celu uzyskania optymalnej wydajności.
Wbudowany przetwornik DC/DC bezpiecznie zarządza ładowaniem i rozładowywaniem akumulatora, komunikując się z systemem zarządzania akumulatorem (BMS) w celu ochrony przed przeładowaniem.
Falownik DC/AC zaopatruje dom i sieć energetyczną w użyteczny prąd przemienny.

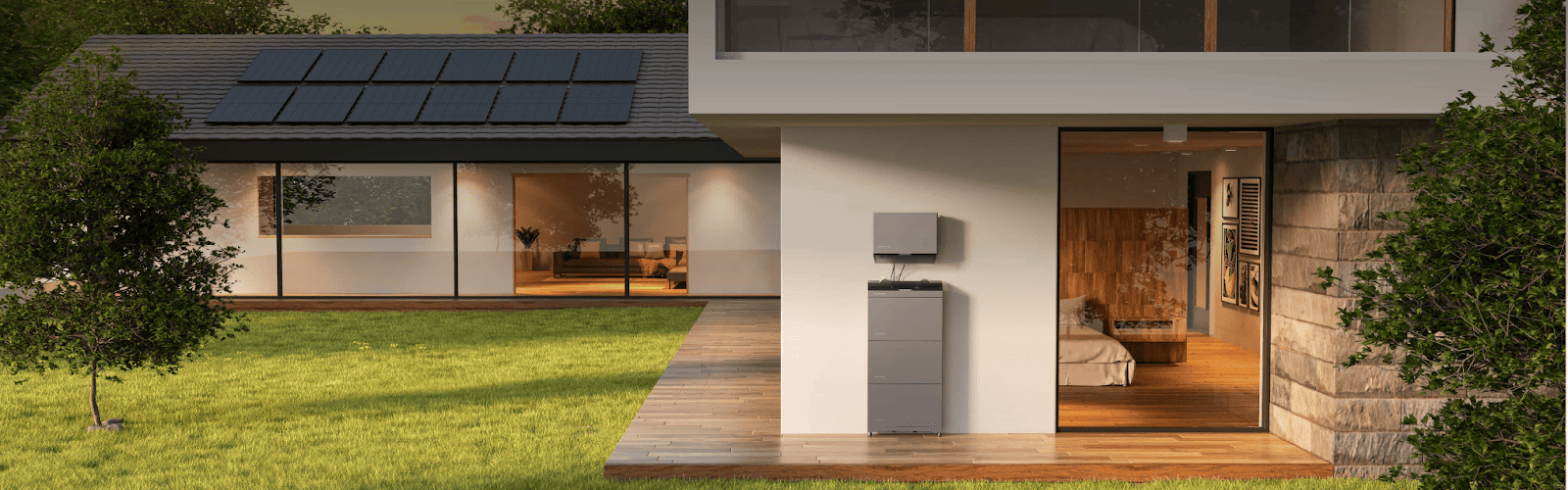

EcoFlow PowerOcean to przykład innowacyjnego rozwiązania akumulatorowego dla instalacji fotowoltaicznych. To rozwiązanie magazynowania energii jest wyposażone w hybrydowy falownik. Potrafi on efektywnie przetwarzać prąd stały z dachu na prąd przemienny do zasilania urządzeń domowych. Aby monitorować przepływ energii w systemie, można użyć aplikacja w celu otrzymywania aktualizacji w czasie rzeczywistym.
Dlaczego sprzężenie prądu stałego zwiększa wydajność?
Systemy sprzężone prądem stałym zapewniają znaczący wzrost sprawności w porównaniu z systemami sprzężonymi prądem przemiennym. Wynika to z dwóch głównych powodów: bardziej bezpośredniej ścieżki przepływu energii i lepszego wykorzystania generowanej energii.
Mniej etapów konwersji
Główną zaletą systemu sprzężonego prądem stałym jest jego uproszczona ścieżka przepływu energii. Energia elektryczna generowana przez panele słoneczne przepływa bezpośrednio do akumulatora w swojej naturalnej postaci prądu stałego, całkowicie pomijając stratę „podwójnej inwersji” występującą w systemach sprzężonych prądem przemiennym (DC → AC → DC).
Redukcja etapów konwersji minimalizuje straty energii, co przekłada się na wyższą ogólną sprawność obiegu zamkniętego, sięgającą nawet 92%–95%. Oznacza to, że większa część generowanej energii słonecznej jest skutecznie magazynowana i dostępna do późniejszego wykorzystania, co maksymalizuje wartość inwestycji.
Lepsze wykorzystanie energii fotowoltaicznej
Systemy sprzężone prądem stałym lepiej wykorzystują również całą dostępną energię słoneczną. W okresach szczytowego nasłonecznienia system fotowoltaiczny może czasami generować więcej energii, niż jest w stanie obsłużyć falownik. W efekcie, prowadzi to do „obcinania” energii, która po prostu jest tracona.
Układ sprzężony prądem stałym może wychwycić nadmiarowy prąd stały, przekierowując go bezpośrednio do akumulatora w celu magazynowania. Pozwala to na inteligentniejsze priorytety energetyczne i zapewnia, że akumulator zostanie najpierw naładowany, zanim nadmiar energii zostanie przeznaczony na eksport.
Typowe zastosowania Zasilanie DC w domu
Najpopularniejszym zastosowaniem prądu stałego w dzisiejszych domach są systemy solarne i magazynujące. Panele fotowoltaiczne, hybrydowy falownik i akumulator prądu stałego współpracują w nich ze sobą, aby zapewnić czystą energię i niezawodne źródło zasilanie poza siecią na potrzeby gospodarstwa domowego.
Prąd stały jest również niezbędny dla niezliczonej liczby urządzeń codziennego użytku:
Elektronika: Urządzenia takie jak laptopy, routery i oświetlenie LED działają wewnętrznie na prąd stały, a do konwersji prądu przemiennego z gniazdka ściennego potrzebne są adaptery.
Pojazdy elektryczne (EV): Akumulatory pojazdów elektrycznych magazynują energię w postaci prądu stałego, a ich ładowarki wykonują konwersję prądu przemiennego na prąd stały, niezbędną do ładowania.
W miarę rozwoju inteligentnych domów widoczny jest trend w kierunku zintegrowanych mikrosieci prądu stałego. Dają one szansę na jeszcze większą wydajność dzięki minimalizacji zbędnych konwersji energii.
Jakiego rodzaju produkt lub rozwiązanie Cię interesuje?
Przyszłość zasilania prądem stałym w polskich domach
Przyszłość energetyki mieszkaniowej w Polsce jest coraz bardziej skoncentrowana na technologii prądu stałego. Rosnąca integracja systemów fotowoltaicznych, akumulatorów, pojazdów elektrycznych i pomp ciepła sprzyja hybrydowym architekturom prądu stałego, które efektywniej zarządzają energią.
W najbliższej przyszłości mikrosieci prądu stałego (DC) w inteligentnych budynkach staną się powszechniejsze, usprawniając dystrybucję energii. Rozwiązania takie jak hybrydowe systemy magazynowania energii EcoFlow stanowią przykład tego zoptymalizowanego pod kątem prądu stałego podejścia do zarządzania energią. Torują one drogę do bardziej odpornych i niezależnych domów.
Najważniejsze wnioski: Prąd stały jest podstawą każdego systemu fotowoltaicznego
Wdrożenie systemów fotowoltaicznych w Polsce generuje prąd stały ze światła słonecznego. Ponieważ domy korzystają z prądu przemiennego, kluczowe jest przetwarzanie tej energii słonecznej z minimalnymi stratami.
Systemy sprzężone prądem stałym charakteryzują się wysoką wydajnością, redukują straty i zapewniają magazynowanie i wykorzystanie większej ilości wytworzonej przez inteligentne domy energii. Aby osiągnąć niezależność energetyczną, niezbędne jest wdrożenie efektywnej integracji opartej na prądzie stałym.
FAQ
Czy bateria jest zasilana prądem zmiennym, czy stałym?
Akumulator przechowuje i wykorzystuje energię elektryczną jako prąd stały. Oznacza to, że prąd z baterii płynie w jednym i stałym kierunku. Natomiast urządzenia podłączone do gniazdek ściennych korzystają z zasilania prądem przemiennym.
Czy prąd w domu jest prądem zmiennym, czy stałym?
Większość budynków mieszkalnych i komercyjnych wykorzystuje prąd przemienny (AC). Jeśli jednak Twój dom ma być zasilany przez system fotowoltaiczny i magazyn energii, prąd stały jest wykorzystywany i przetwarzany na prąd przemienny.
Dlaczego w systemie zasilania słonecznego potrzebny jest falownik?
Ponieważ panele słoneczne przechwytują energię słoneczną w postaci prądu stałego, do przekształcenia tej energii w prąd przemienny potrzebny jest falownik. Przekształca prąd stały w prąd zmienny, aby mógł być wykorzystywany w gospodarstwach domowych.
